尼龙(PA) 3D打印服务
3d打印尼龙提供耐用性，耐热性和良好的长期耐磨性
我们通过选择性激光烧结(SLS)和多射流融合(MJF) 3D打印工艺提供多种等级的尼龙。这些粉末热塑性材料制造耐用的零件，具有适合功能原型和最终用途的机械性能。
pa12白(pa650):经济的材料选择。强度和刚度
PA 11黑色(PA 850):在所有添加剂制造的尼龙中断裂伸长率最高。统一的深黑色，显示特征并提供干净的外观
PA 12黑色:接近各向同性的力学性能。经济的材料选择
pa12矿物填充(PA620-MF):所有增材制造尼龙的最高刚度。耐温性
pa12 40%玻璃填充(PA614-GS):长期耐磨性高刚度
PA 12 40%玻璃填充黑色:经济的材料选择。热偏转
比较尼龙3D打印材料的性能
| 材料 | 过程 | 颜色 | 抗拉强度 | 拉伸模量 | 伸长 |
|---|---|---|---|---|---|
| PA 12白色 650年(PA) |
SLS | 白色 | 7.25 ksi | 290年ksi | 11% |
| PA 12黑色 | MJF | 黑色的 | 7.1 psi | 276年ksi | 8.5% |
| PA 11黑色 850年(PA) |
SLS | 黑色的 | 7.54 ksi | 261年ksi | 30% |
| pa12矿物填充(PA620-MF) | SLS | 浅灰色 | 5.51 ksi | 450年ksi | 3% |
| PA 12 40%玻璃填充 (PA 614 - gs) |
SLS | 白色 | 7.25 ksi | 522年ksi | 5% |
| PA 12 40%玻璃填充黑色 | MJF | 黑色的 | 4.35 ksi | 508年ksi | 8.5% |
| 材料 | 过程 | 颜色 | 抗拉强度 | 拉伸模量 | 伸长 |
|---|---|---|---|---|---|
| PA 12白色 650年(PA) |
SLS | 白色 | 50.0 MPa | 2000 MPa | 11% |
| PA 12黑色 | MJF | 黑色的 | 49 MPa | 1900 MPa | 8.5% |
| PA 11黑色 850年(PA) |
SLS | 黑色的 | 52 MPa | 1800 MPa | 30% |
| PA 12矿物填充(Duraform HST) | SLS | 浅灰色 | 38 MPa | 3100 MPa | 3% |
| PA 12 40%玻璃填充 (PA 614 - gs) |
SLS | 白色 | 50 MPa | 3600 MPa | 5% |
| PA 12 40%玻璃填充黑色 | MJF | 黑色的 | 30 MPa | 3500 MPa | 8.5% |
指导方针和提示尼龙3D打印
壁厚:建议最小壁厚为0.030英寸。(0.762毫米)的SLS和0.020英寸。(0.508mm)， MJF。
渠道差距:建议最小通道间隙尺寸为0.030英寸。(0.762毫米)用于SLS和MJF。
刀边:考虑具有嵌入功能的设计，例如反钻孔。您的尺寸可能会在孔的远端低于最小特征尺寸。这可能导致特征不能正确形成，而是缩短或圆形。确保你的远端特征至少是0.030英寸。(0.762毫米)的SLS和0.020英寸。(0.508mm)在MJF中会产生最佳效果。
弯曲部分:当尼龙部件烧结或熔合在一起时积累的热量会导致翘曲。保持均匀的壁厚是减少翘曲可能性的最有效方法。填充材料，玻璃填充和矿物填充，也可以用于零件翘曲是一个问题，由于几何形状。
3d打印尼龙的应用
3d打印尼龙的机械性能使其成为以下应用的常见材料:
- 工装夹具
- 外壳
- 提前适合

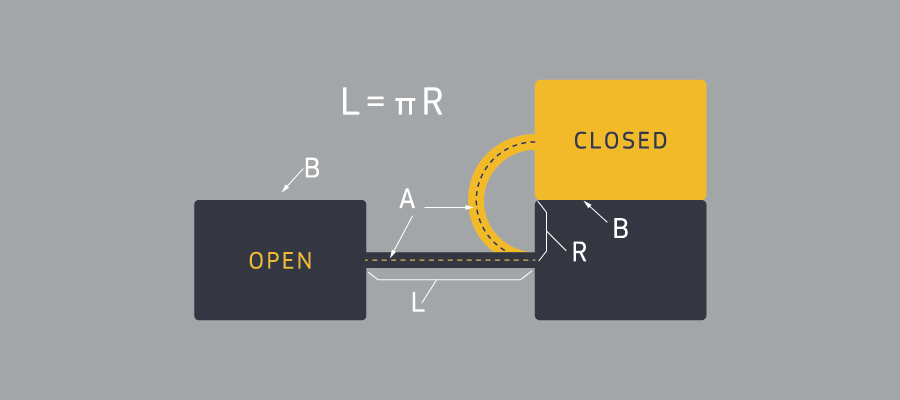

- 生活铰链
- 齿轮
- 轴承
