可塑性设计:注射成型的复杂特征2022世界杯足球赛时间表

Side-Action凸轮

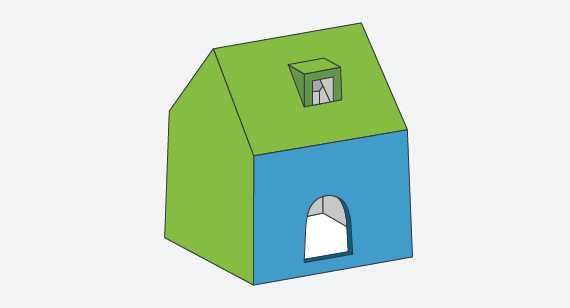

最明显的方法是侧动作——从零件的外部起作用的模具件，垂直于模具开口的方向移动。这些在一个封闭的模具中产生侧面特征，然后自动退出，允许a侧模具一半退出，当模具打开时，零件从b侧弹出。在图1中，一个侧面动作凸轮产生门，密封对b侧核心模具填充，然后撤回，以允许弹出。类似的技术可以产生非穿透式压痕，否则就会起到凹痕的作用。

虽然支线行动是一种相对简单的解决方案，但在使用它们时仍需牢记一些事项。首先，它们必须垂直于开模方向打开。这将是简单的，如果部分墙没有起草，总是垂直定位。然而，由于壁并不总是方便地定向，必须注意确保侧动作操作(并且它们本身是起草的)垂直于模具开模方向，而不一定垂直于它们所在的表面。

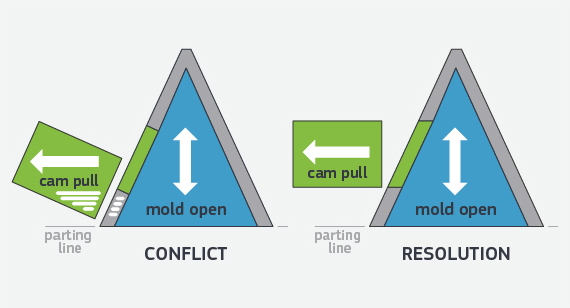

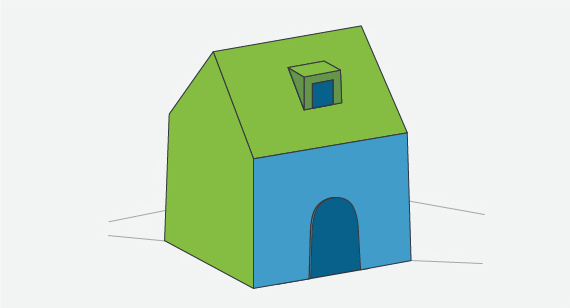

将图1中的窗口想象为屋顶上的天窗，而不是天窗。(见图2)。当凸轮向侧面打开时，垂直于倾斜屋顶的窗户将部分被困住。幸运的是，大多数CAD程序允许您定义面向和绘制特征的面或平面。在这种情况下，在创建天窗时，你将简单地垂直于分离线的平面，而不是屋顶的平面。

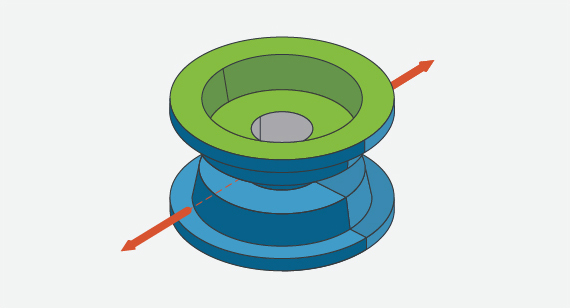

虽然凸轮通常用于生产小特征，但它们也可用于生产零件的大部分。在图3，我们看到一个零件的顶部和底部是由a侧和b侧模具组成的，它的整个周长完全由两个凸轮组成。

滑动号

在某些情况下，您可以通过使用简单的两部分模具来战略性地放置滑动关闭器，从而消除副作用的成本和复杂性。这是当模具打开时，A侧和b侧模具半面彼此平行移动的区域。如果我们从房子的门上移走底部的窗台，如图4所示，我们可以仅仅通过A侧和b侧模具的相互作用来产生特征。

当模具关闭时，从b侧模具一半伸出的门形垫密封在a侧模具一半的壁上。因为门下面没有隔板，所以垫不会被困住，当模具打开时，垫可以从门的底部出来。

与侧面作用形成的朝向房屋外部的门不同，由b侧模具一半形成的门朝向房屋的底部，以方便零件的弹出。同样，滑动关闭本身- b侧模具一半的区域，其中形成门的垫满足a侧模具一半的内部-必须起草到至少3°。这一点之所以重要，有两个原因。首先是当模具被夹紧以进行注射时，要有一个紧密的密封。第二是防止模具打开时模具表面的磨损。关闭磨损会导致模具表面之间的树脂泄漏，从而产生不美观的闪光，并可能干扰零件的功能。

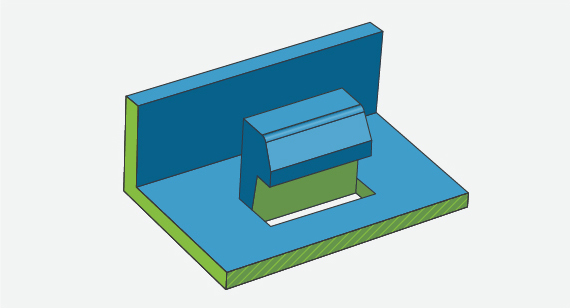

滑动关断器可用于产生各种其他有用的功能。一个是像里面那个一样的夹子图5。就其本质而言，夹子末端的钩是专门设计用来捕捉的，所以它下面的区域通常是一个凹边。在钩子下面的“地板”上创建一个洞，与在前面的例子中移除门下的窗台达到相同的最终结果。在这种设计中，它允许一个矩形的一半模具垫通过地板向上延伸，以创建钩的底部和夹子的凹陷面。矩形的衬垫靠在另一半模具的壁上关闭，从而产生夹子的其余部分。

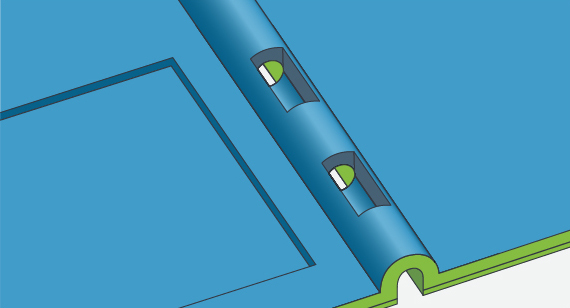

另一个有用的功能，可以形成使用关闭是一个通孔，是垂直于模具开孔的方向。(见图6。）

通过去除孔壁的交替部分，你可以让每个模具一半形成，交替地，内部和外部表面的渠道。两个模具半满足在多个点沿通孔的长度，必须在这些点的每一个起草。该技术在我们的Design Cube中进行了演示，可以在以下网站免费获得get.protolabs.com/design-cube。

我们已经展示了移除一个窗台如何消除对侧面动作的需求，但也有一个完全包围的通孔(例如窗口)可以通过滑动关闭产生的实例。这是通过增加墙壁的吃水量来实现的，这样可以使窗户部分地由两个模具的每一部分形成。

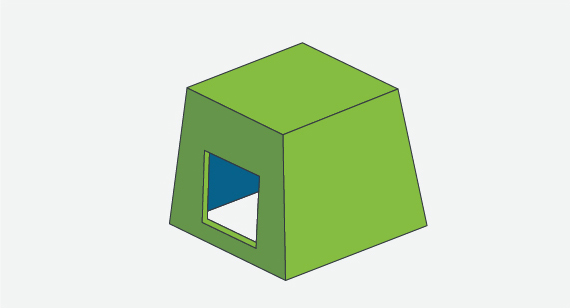

图7中的窗口是由图8所示的滑动关闭器形成的。在这种情况下，关闭之间的两个模具半角横跨窗口。

窗口的上边缘由b侧模具形成一半;底边由a侧模具一半成型。两个模具面必须在关闭(滑动关闭)的地方至少有3度的距离。为了做到这一点，零件壁本身必须被起草超过3度。壁的额外拉伸量取决于零件的几何形状。

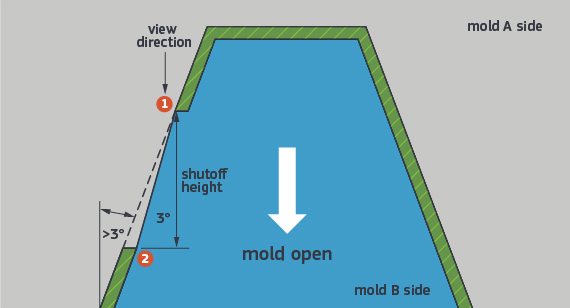

你怎么知道?询问以下问题:(参见图8)。

1.当你向下看你的关闭器时，你能清楚地看到边缘1和边缘2吗?如果2隐藏在1之下，则不能使用此关闭设计。

2.边1和边2之间的夹角是3度还是更大?

Pickouts

在Protolabs的注射成2022世界杯足球赛时间表型过程中，凸轮不能在非外部表面形成凹痕。然而，在许多情况下，内部表面上的凹口可以使用拾取器形成。当注入树脂时，这些插入物是模具的一部分，但与零件一起弹出，然后从零件中取出，在其位置留下凹边特征。通过填充凹口并暂时成为零件的一个元件，挑出器消除了弹出问题。
