掌握原型报价，创造更好的零件
Protolabs交互式报价系统，设计分析辅助零件开发
ProtoQuote®是我们在Protolabs的自动交互报价系统。对于那些不熟悉的人来说，报价过程相对简单。您可以上传一个3D CAD模型在许多不同的文件格式之一，我们接受。报价会在数小时内生成并发送给您。您不仅可以获得可配置的定价，还可以从报价中获得有价值的反馈，以了解您的设计如何影响部件的可制造性和成本。

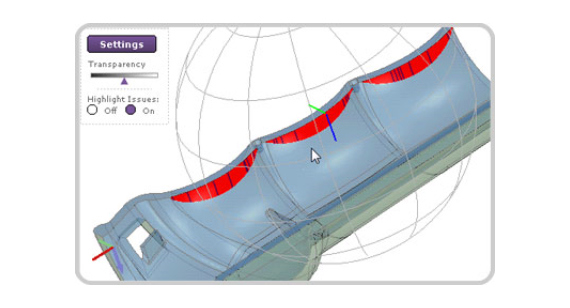

报价系统的核心是我们的可制造性分析我们提供的零件设计，以确保您得到良好的模具零件。在报价分析中，您可以通过ProtoView在web浏览器上访问部件设计的交互式三维图像™，它允许您查看零件几何形状并评估突出显示的任何潜在设计问题。
一些问题将在所需的更改选项卡中确定，并且这些更改将需要在您的零件可以铣削的模具之前进行修改。对零件生产不重要的问题将被列为可成型性建议。这些建议不需要更改，但确实指出了在设计中考虑的最优性能运用注塑模具的过程。
通过将ProtoView中的透明度滑块移动到完全透明，您可以隐藏部件中不需要处理的所有区域，只留下重要的设计考虑。它使需要进一步审查的任何领域成为重点。这些可能包括缺口、吃水、表面光洁度、壁厚和材料流动:
削弱了。Protolabs过程支持在零件几何形状中进行简单的切割。如果需要，可以在您的零件设计中内置一个侧面动作，以创建一个通孔凹边功能。最大侧芯尺寸为:213.84毫米(宽)，60.38毫米(高)和73.66毫米(拉)。
汇票。如果你的部分几乎没有草稿，需要修改或建议可能会出现在你的报价中。建议在所有部件上都有草稿，如果可能的话，Protolabs建议在所有垂直面上增加0.5度的草稿。在大多数情况下，在可能的情况下，应用2度的通风是最好的成型，但不是必需的。如果您选择忽略草稿建议，Protolabs将按原样制作您的部件，在指定区域没有草稿，但可能会出现诸如拖拽标记，弹射应力造成的变形或其他可能导致延迟的影响。
表面加工。根据您选择的表面光洁度，可能会建议额外的草稿。如果你的零件有质感，PM-T1(轻喷丸)通常需要至少3度的吃水，PM-T2(中喷丸)通常需要至少5度的吃水。
壁厚。建议在所有部件上使用统一的壁厚，以帮助减少下沉和翘曲，但如果您有任何太薄或太厚的特征，我们的可制造性分析将在ProtoView中查明这些问题，并提供精确的厚度测量，这些特征可以进行调整。如果特征太薄，可能会出现填充问题;如果太厚，可能会下沉。请注意,推荐壁厚不同的树脂类型。
物质流。在某些部分，我们将运行ProtoFlow®填充分析，显示树脂流动通过您的部分的动画显示。不同的颜色代表压力场在一个指示的尺度。如果虚拟树脂流动不良，则可能需要在零件几何形状或材料类型中进行调整。
您还可以根据您的报价对表面光洁度，材料和零件交付进行调整，并根据需要修改样品和生产数量。因为它是一个交互式报价，总成本将实时更新以反映您所做的任何更改，并且报价在30天内保持有效。请注意，我们的生产计算器可以根据所需的数量提供更新的每部件定价。如果您在上传3D CAD模型时没有识别材料，Protolabs将默认为ABS塑料;你可以很容易地在报价中改变你想要的材料，但是，提前知道你喜欢的材料会导致更准确的报价。溢价交货时间也可根据您的部分设计，并将影响整体成本，如果一个1,3,5或10天的周转是选择。
如果需要，Protolabs的客户服务工程师可以与您一起进行任何所需的更改和可塑性建议。当您最终的3D CAD模型上传，零件订购，我们的模具设计师将放置顶销和浇口位置，您将在生产之前看到。如果你准备好了3D CAD模型，现在就上传．
