如何在注射成型设计中加入关断

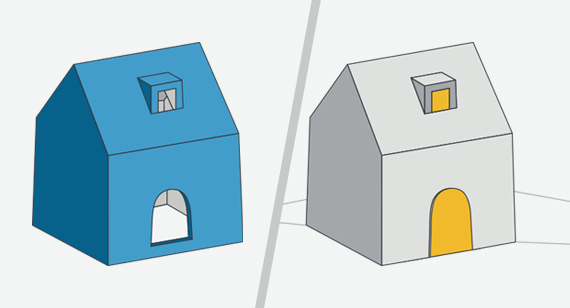

为了更深入地了解关断器(一种允许工程师解决困难的工具和设计问题的设计元素)，让我们考虑一下注塑一个盒子。这个盒子看起来像一个a型框架的房子，有四面墙和一个屋顶。在其中一面垂直的墙上有一个类似门的切口，屋顶上有一个带窗户的天窗。参见图1a。

a面是盒子的外部，b面是内部核心。图1b是模具的b面。为了制造门和天窗，模具的表面必须相互滑动，直到模具关闭，在那里它们形成一个密封，在你的零件上形成一个洞。这些是关闭，在图1b中以红色显示。

关闭有助于创建部件功能

直拉模具中的关闭将允许您设计许多不同的功能，分为三个基本类别:孔，挂钩和长通孔，而不使用侧面动作(凸轮)。

在本技巧中显示的插图中，您将看到几个设计示例。让我们首先回到盒状“房子”部分的例子。图1A显示了我们盒子里的门，或者墙上的一个洞。门是由位于b侧核心的垫形成的(图1B)。垫块与部件的壁段厚度相同，密封在a侧空腔的垂直壁上。如果这个密封被损坏或磨损得太厉害，塑料就会溜过密封并产生闪光。部分屋顶上的天窗以同样的方式形成，但显示了这种被塑料包围的关闭形式。

关闭需要更大的吃水，以减少对模具的磨损量，并在成型过程中在夹紧力下形成更好的密封。3度的最小吃水允许更大的间隙，在模具的对面的密封面通过彼此没有刮伤和磨损的风险。

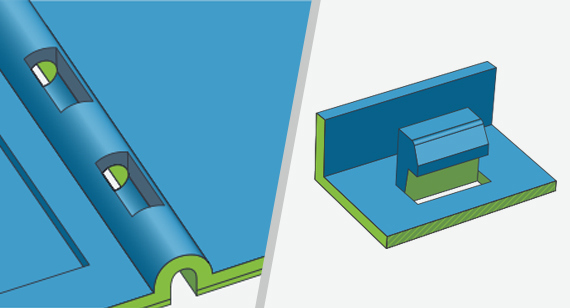

图2A显示了穿过4英寸套管的通孔。(101.6mm)宽部分。对于侧向拉动限制，你有时需要发挥创造性。在a侧创建一个分段槽，在b侧创建一个相应的分段槽，形成一个贯穿整个部分的通孔的一系列关闭!酷吧?这是完美的铰链，螺栓孔，枢轴销等。

挂钩和卡扣功能

图2B是大图。在简单的直拉式快速注射模具中，凹口，尤其是卡扣特征，往往是禁忌。通芯(在这种情况下为方形)是在模具一侧的铝的站立块，与模具的另一侧的口袋相匹配。砌块的一面形成钩子的内侧腿，而砌块的其他三个面在3度处起草，并在口袋的配合侧形成关闭。一旦模具打开，零件被弹出，你将有一个挂钩，扣到你的配合部分。

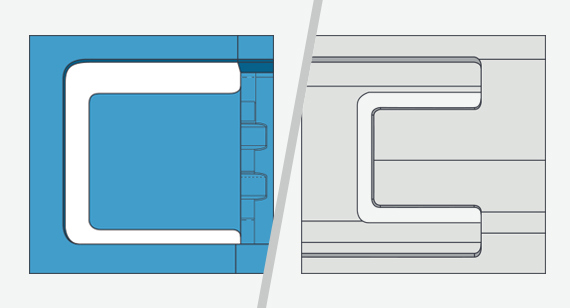

最后一组插图，图3A和3B，包括一个剪辑的自顶向下视图。这张图片显示了夹子和拉通芯之间的空间，以建立关闭。这个部件只是一个更大的复杂部件的一小部分。

关闭器是一种功能强大的工具，它允许有创意的设计师和工程师解决困难的工具和设计问题，使用牵伸壁密封牵伸壁，消除了成型后加工或去除功能几何形状的需要。

如有任何问题，请随时联系客户服务工程师，电话:+44(0)1952 683047或(电子邮件保护)．
