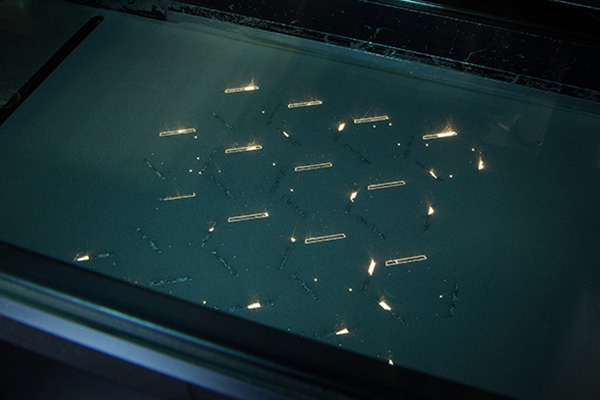

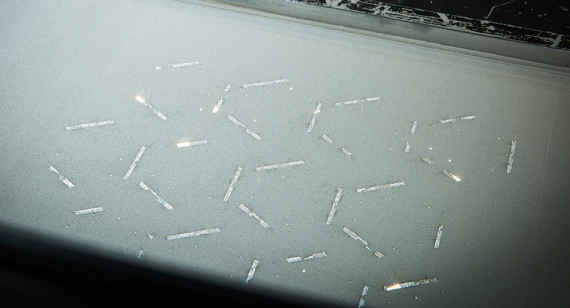

钛(Ti6Al4V) 3D打印
钛是一种轻质金属，强度高，耐腐蚀性好
钛(Ti6Al4V)是一种主力合金。与23级退火钛相比，Ti6Al4V的力学性能在抗拉强度、伸长率和硬度方面与锻造钛相当。Ti6Al4V制造的最终部件接受真空应力消除应用。
主要好处
- 相对于重量的高刚度和强度
- 耐高温、耐腐蚀
钛3D打印设计指南
| 正常的分辨率 | 高分辨率 | |
|---|---|---|
| 最大零件尺寸 | 9.6英寸。x9.6英寸X 13.0英寸。 | 3.5英寸。X 3.5英寸。X 2.7英寸。 |
| 层厚度 | 0.0012英寸。 | 0.00079英寸。 |
| 最小特征尺寸 | 0.015英寸。 | 0.006英寸。 |
| 正常的分辨率 | 高分辨率 | |
|---|---|---|
| 最大零件尺寸 | 245mm × 245mm × 330mm | 88mm × 88mm × 70mm |
| 层厚度 | 30微米 | 20微米 |
| 最小特征尺寸 | 0.381毫米 | 0.153毫米 |
公差:对于设计良好的零件，公差为±0.003 in(0.076mm) +±0.001 in /in。(0.0254mm/mm)通常可以实现。请注意，公差可能会根据零件的几何形状而变化。
钛(Ti6Al4V)材料性能
| 决议 | 条件 | 极限抗拉强度 | 屈服应力 | 伸长 | 硬度 | |
|---|---|---|---|---|---|---|
| 钛 (Ti6Al4V) |
20μm | 应力消失 | 153年ksi | 138年ksi | 15% | 35 HRC |
| 30μm | 应力消失 | 144年ksi | 124年ksi | 18％ | 33 HRC |
| 决议 | 条件 | 极限抗拉强度 | 屈服应力 | 伸长 | 硬度 | |
|---|---|---|---|---|---|---|
| 钛 (Ti6Al4V) |
20μm | 应力消失 | 1055 Mpa | 951 Mpa | 15% | 35 HRC |
| 30μm | 应力消失 | 993 Mpa | 855 Mpa | 18％ | 33 HRC |
3d打印钛的应用
由于其重量轻，强度高，以及优异的耐高温和耐腐蚀性，钛经常用于航空航天，工业和医疗应用。常见用途包括:
- 压气机叶片和盘
- 喷气发动机环
- 机体和太空舱部件
- 手术器械
- 医疗植入物
