实施可制造性反馈设计，以创造更好的零件
Protolabs交互式报价系统，设计分析辅助零件开发
Protolabs的报价系统为您提供每个报价的制造分析。您可以上传一个3D CAD模型在许多不同的文件格式接受之一。报价会在数小时内生成并发送给您。您不仅可以获得可配置的定价，还可以从报价中获得有价值的反馈，以了解您的设计如何影响部件的可制造性和成本。
报价系统的核心是Protolabs对零件设计的可制造性分析，我们提供这些分析，以确保您获得成型良好的零件。在报价分析中，您可以访问部件设计的交互式三维图像，它允许您查看零件几何形状并评估突出显示的任何潜在设计问题。一些问题将在需要更改选项卡，这些更改需要在您的部件可以制作之前进行修改。对零件生产不重要的问题将被列为报告。这些建议不需要更改，但确实指出了在您选择的制造过程中对最佳性能的设计考虑。

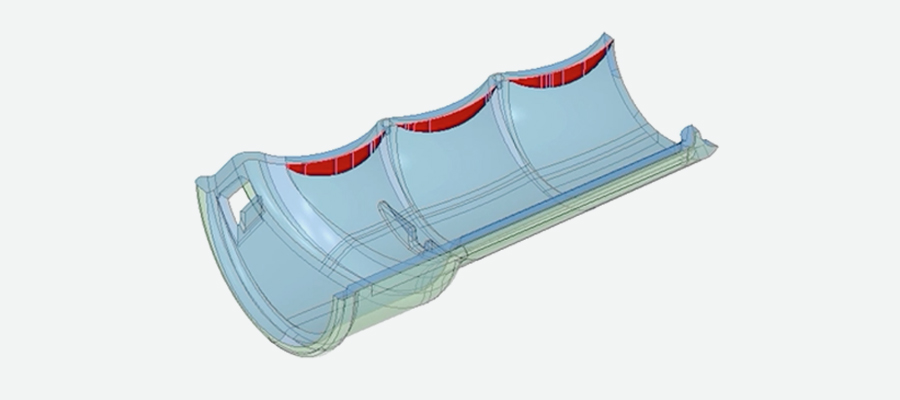

通过在3D查看器中移动透明度滑块到完全透明，您可以隐藏部件中不需要处理的所有区域，只留下重要的设计考虑。它使需要进一步审查的任何领域成为重点。这些可能包括缺口、吃水、表面光洁度、壁厚和物料流动。
削弱了。该工艺支持在零件几何形状中进行简单的切割。如果需要，可以在您的零件设计中内置一个侧面动作，以创建一个通孔凹边功能。最大侧芯尺寸为:8.419英寸。(宽度)，2.377英寸(高度)和2.900英寸。(拉)。
草案。如果你的部分几乎没有草稿，需要修改或建议可能会出现在你的报价中。建议在所有部件上都有草稿，如果可能的话，Protolabs建议在所有垂直面上增加0.5度的草稿。在大多数情况下，在可能的情况下，应用2度的draft是最好的成型，但不是必需的。如果您选择忽略草稿建议，Protolabs将按原样制作您的部件，在指定区域没有草稿，但可能会出现诸如拖拽标记，弹射应力造成的变形或其他可能导致延迟的影响。
表面加工。根据您选择的表面光洁度，可能会建议额外的草稿。如果你的零件有质感，PM-T1(轻喷丸)通常需要至少3度的吃水，PM-T2(中喷丸)通常需要至少5度的吃水。
壁厚。建议在所有部件上使用均匀的壁厚，以帮助减少下沉和翘曲，但如果您有任何太薄或太厚的特征，我们的可制造性分析将在交互式CAD模型中查明这些问题，并提供精确的厚度测量，这些特征可以进行调整。如果特征太薄，可能会出现填充问题;如果太厚，可能会下沉。请注意,推荐壁厚不同的树脂类型。
物料流。在某些部分，我们将运行一个ProtoFlow填充分析，显示树脂流通过你的部分的动画显示。不同的颜色代表压力场在一个指示的尺度。如果虚拟树脂流动不良，则可能需要在零件几何形状或材料类型中进行调整。
您还可以在您的报价范围内对表面光洁度，材料和零件交付进行调整，并根据需要修改样品和生产数量。因为它是互动报价时，总成本将实时更新，以反映您所做的任何更改，报价将在30天内保持有效。请注意，我们的生产计算器可以根据所需的数量提供更新的每部件定价。
如果您在上传3D CAD模型时没有识别材料，Protolabs将默认为ABS塑料;你可以很容易地在报价中改变你想要的材料，但是，提前知道你喜欢的材料会导致更准确的报价。
热键。请记住，一些键盘快捷键可以使您的DFM分析更容易使用:
～正交视图
D=尺寸(将鼠标光标放在要开始尺寸测量的表面/位置上，然后将准星拖到要测量的表面/位置)
F=草案
请记住，Protolabs配备了应用程序工程师，如果需要，他们可以与您一起进行任何所需的更改和可塑性建议。当您最终的3D CAD模型上传，并订购零件时，我们的模具设计师将放置顶销和浇口位置，您将在生产之前看到。如果你准备好了3D CAD模型，现在就上传。
