模具纹理标准和表面处理

这些包括:

• 喷丸或抛光模具表面
• 木纹或皮革状纹理
• 多石子的表面
• 哑光，光泽，或朦胧的完成，以及许多其他

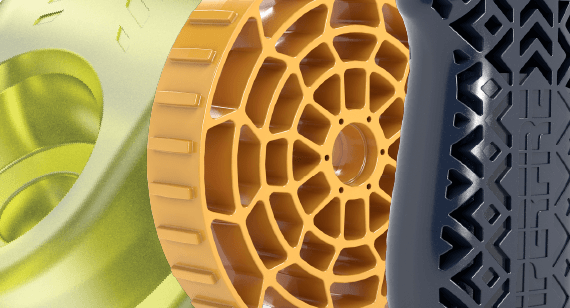

这种纹理可以提高零件的可抓性，增强经济性，隐藏分型线和其他美容缺陷，或者只是使成品零件更美观。

需要一些现实世界的例子吗?汽车制造商可能会选择在汽车的注塑仪表板或装饰件上使用人造木材的外观。手持式电动工具的开发人员使用纹理使他们的产品更容易掌握。而且，沿着这些路线，油漆和贴纸更容易粘附在一些有纹理的表面上，而另一些则有助于使零件更耐磨损。

注塑成型中的光洁度与纹理2022世界杯足球赛时间表

那么这些纹理选项是什么，我如何将它们包含在我的零件设计中?首先要知道的是，在Protolabs中存在两种不同的模具纹理和精加工路径。第一个包括PM (ProtoMold)和SPI(塑料工业协会;现在塑料工业协会)整理标准概述在图表中。大多数是在加工后通过手工抛光，石磨或喷珠对模具表面进行处理，尽管在某些情况下可能会使用电火花加工，这些选项也在我们的设计提示中介绍2022世界杯足球赛时间表注射成型表面处理．

注塑成型的纹理路径规则2022世界杯足球赛时间表

实际上存在数百种模具技术规范。除了刚才讨论的沙子、混凝土和木材纹理，还有棋盘、钻石、直线或曲线等等。我们很高兴提供一个样品牌匾显示七种最流行的饰面。

模具技术纹理可以应用于钢或铝模具。在将设计上传到我们的网站之前，您应该指出哪些表面需要纹理，以及所需的模具技术编号。根据所需的纹理，表面可能需要平滑以去除工具标记-通常是SPI-C1，如所附图表所示-如果Mold-Tech纹理非常轻，甚至抛光到SPI-A2。但是，如果PM-T1或PM-T2纹理已经应用到模具表面，则不可能在不重新加工一个或两个模具半部分的情况下添加额外的纹理。

这引出了一个重要的问题。与生活中的许多事情一样，纹理也不是免费的。这很可能会给你的订单增加额外的交货时间。对于那些仍处于开发阶段的人来说，在完成迭代之前推迟模具纹理决定是一个好主意。这样做会降低项目成本，让你更快地到达终点。最重要的是，当几何形状和现有表面粗糙度允许时，通常可以将其添加到完整的模具中。

步骤成功的模具纹理

那么纹理是如何完成的呢?有两种不同的工艺可用，但使用哪一种取决于抛光的类型、表面深度和模具材料。无论如何，这两种方法都是在模具腔完全机械加工后应用的，并且它们即将被纹理的表面被平滑到所需的水平。对于轻纹理，以受控的方式应用腐蚀性化学物质，蚀刻模具腔，直到达到所需的深度和外观。如果某些表面不打算纹理，这些区域被事先用保护胶带掩盖。

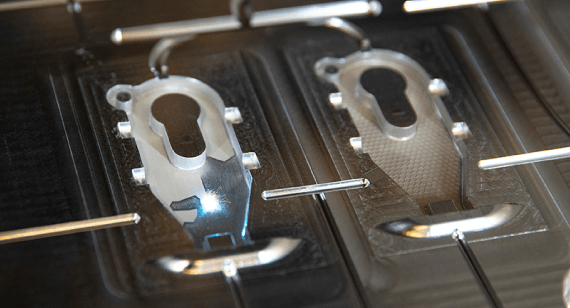

对于更具侵略性或几何纹理，如棋盘和钻石图案，通常使用五轴激光来烧蚀模具材料，基本上将其燃烧掉，就像CNC激光切割机将金属片切成高精度的碎片一样。一些纹理可以达到0.003英寸的深度。(0.0762毫米)或更大，这就提出了另一个重要的问题:当对模具侧壁施加纹理时，需要更大的牵伸角。作为一般规则，我们建议每0.0005英寸有一个度的吃水。到0.0006英寸。(0.0127毫米至0.01524毫米)的纹理深度，或者对于典型的木纹或皮革状表面处理大约6至7度。一如既往，请参考我们的DFM(可制造性设计)分析，随您的在线报价。

在考虑模具纹理时不要忘记材料

零件材料是另一个考虑因素。在成型软聚合物(如TPE和液态硅橡胶(LSR))时，我们不建议使用有纹理的表面，因为这些表面的光洁度不高。除了那些纹理可能用于漫射光或提供其他光学特性的情况外，白色或透明材料(如聚碳酸酯)的纹理也不会增加太多的美容价值。正如制造业中的所有事情一样，例外情况比比皆是，但在大多数情况下，纹理在深色材料中提供了最好的美容效果。

最后，在使用纤维和阻燃聚合物与有纹理的模具时要特别小心。这些材料在成型过程中往往会产生更高的表面阻力，产生阻力和湍流，这些阻力和湍流可能会反映在零件的外观上——例如，玻璃纤维可以给有纹理的零件增加一种丝状或闪闪发光的光洁度，而阻燃剂可能会导致塑料注射成型师所知道的白色条纹。也就是说，在大多数情况下，这些和其他问题很容易通过正确的模具设计来解决，这就是为什么我们鼓励您联系我们的应用工程师之一，他们随时可以通过877-479-3680或铜(电子邮件保护)．
