为立体光刻(SLA) 3D打印选择材料

在立体光刻中比较注射成型热塑性塑料和“类似热塑性塑料”的材料

SLA 3d打印部件的多功能性和应用范围可能会让您感到惊讶。

在比较注塑成型中发现的热塑性塑料的材料特性与立体光刻(SLA)等工业级3D打印技术中使用的“类热塑性”材料时，许多因素都会起作用。2022世界杯足球赛时间表

SLA是一个塑料3D打印该工艺使用热固性液体，而不是热塑性塑料，通过紫外线固化形成最终部件。由于制造方法的主要差异，材料性能，如抗拉强度，热挠度和弯曲模量可能与SLA更传统的对应物不同。此外，SLA产生各向异性特性，其中X、Y和Z轴的值可能会根据构建的方向而有所不同，这是3D打印过程独有的考虑因素。

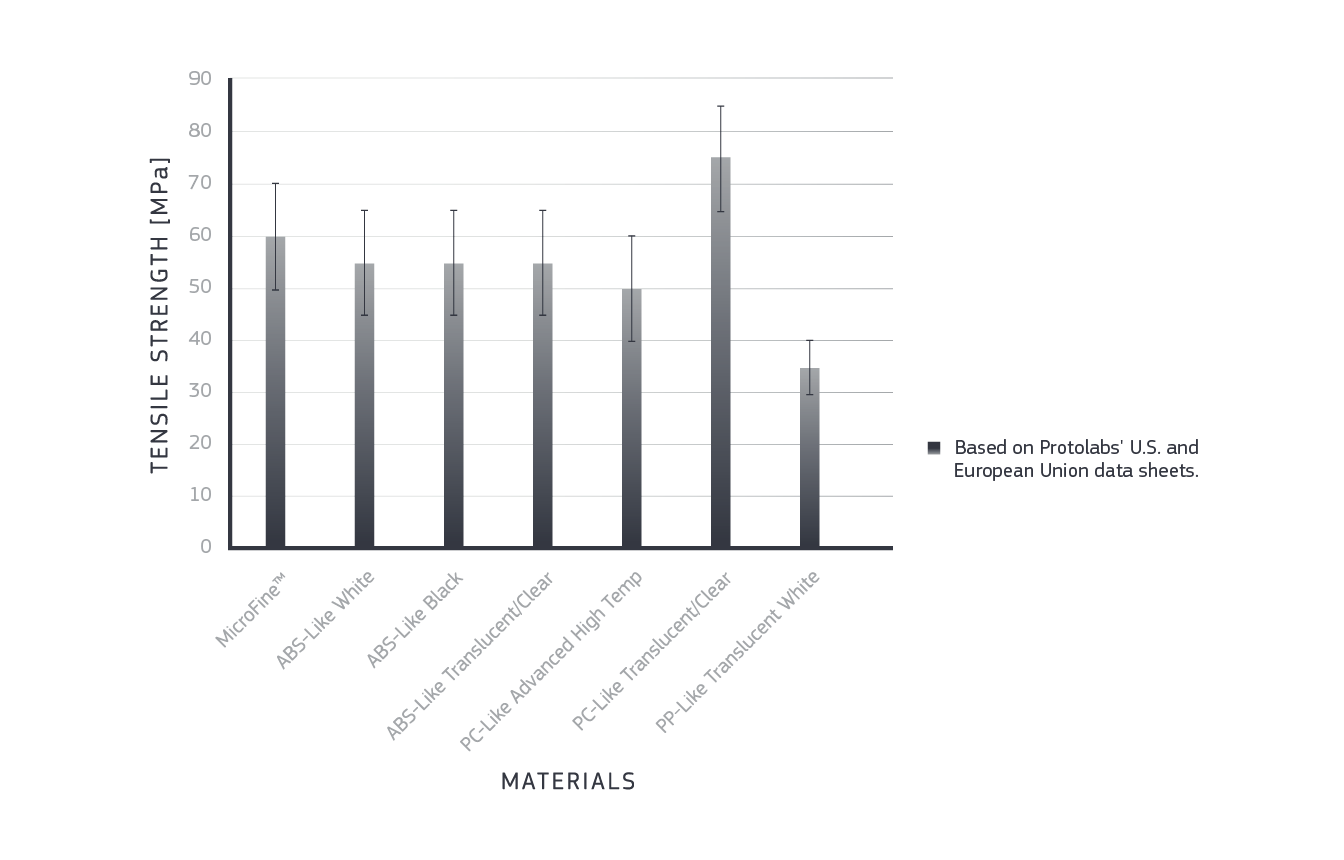

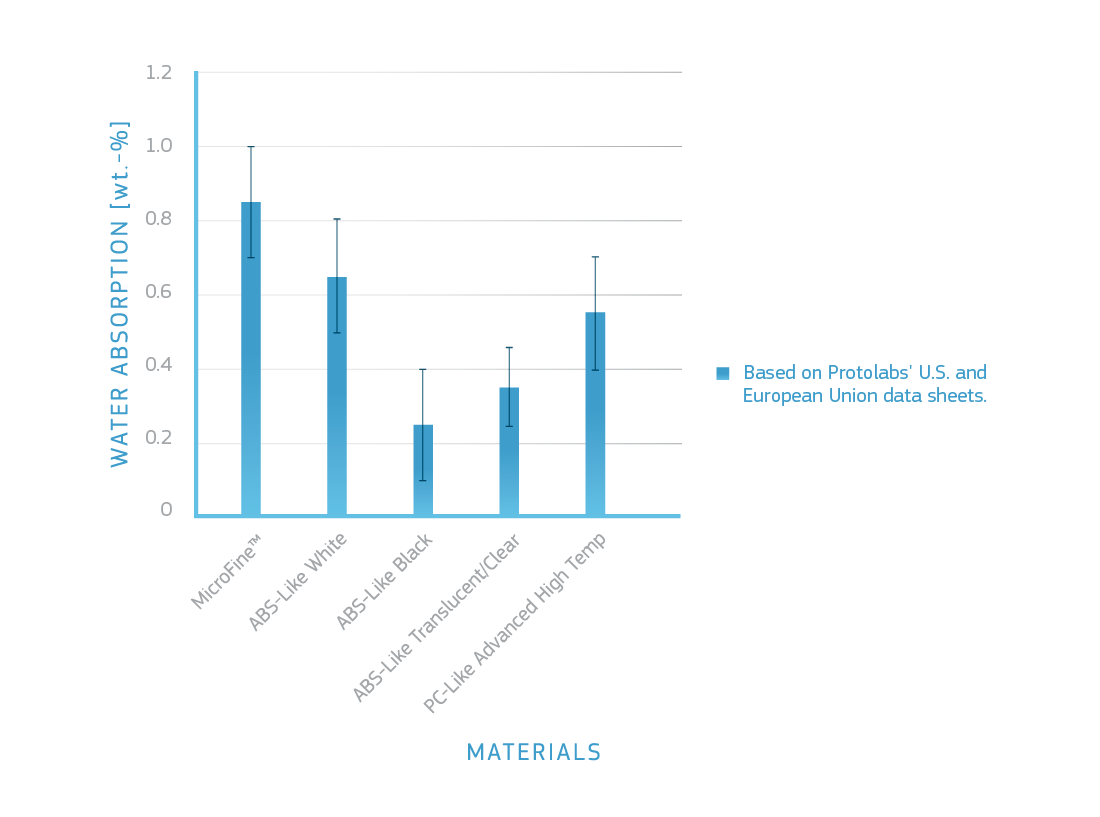

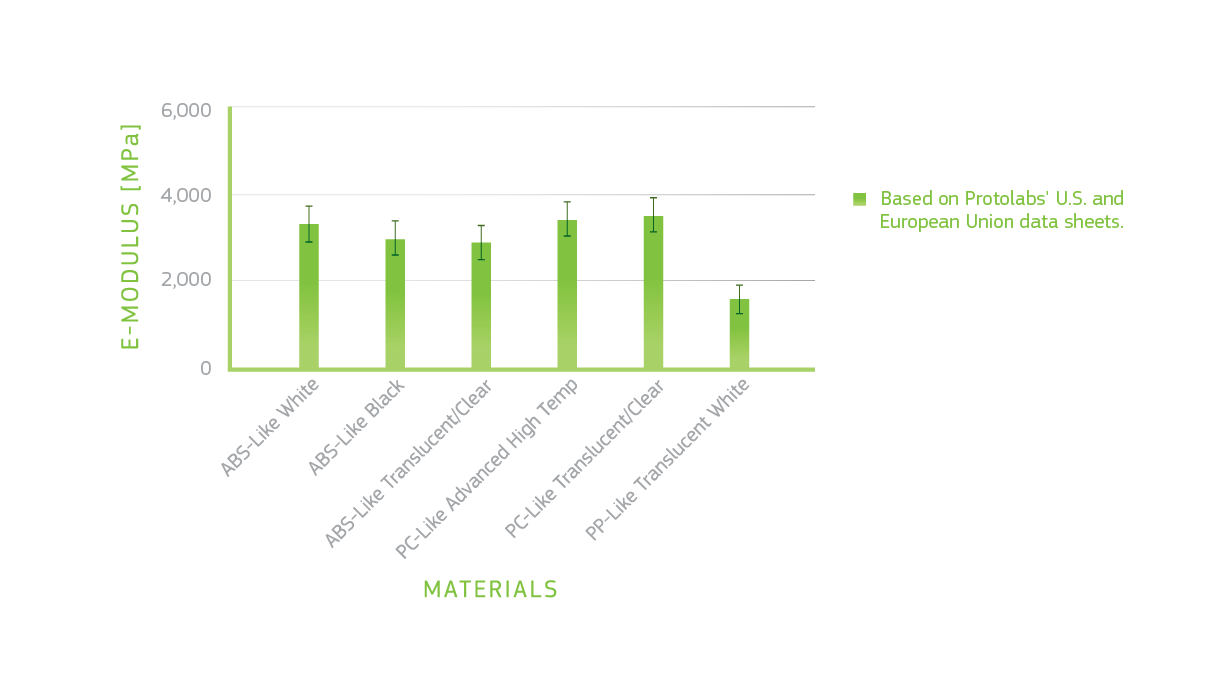

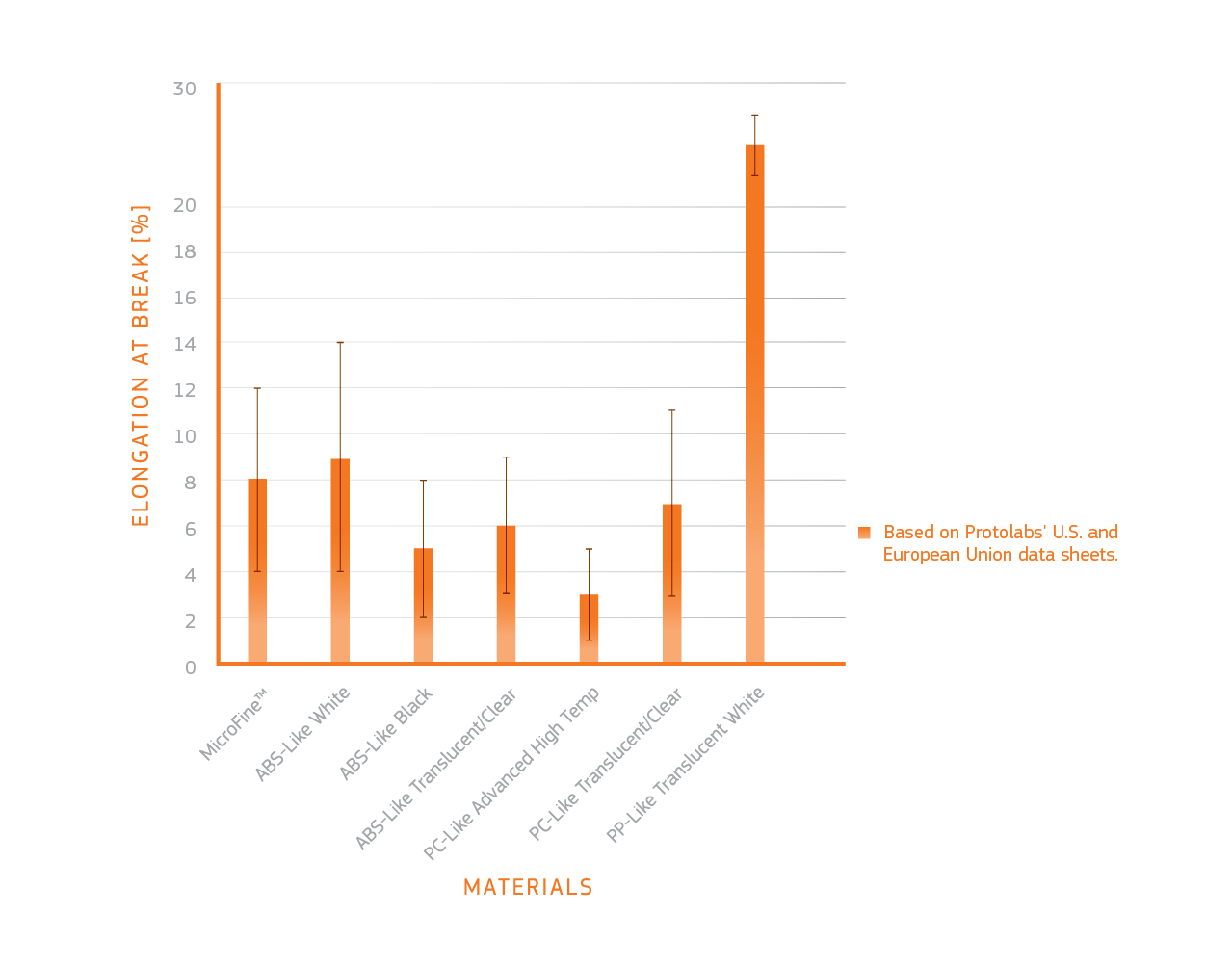

在我们的3D打印服务在美国，我们提供全面的热塑性类SLA材料选择，但可能会让您感到惊讶的是SLA零件的多功能性和潜在应用范围。在下面的表格和图表中，我们将带您了解每种材料及其特性，并将它们相互比较(以及与模塑塑料)，以帮助您决定如何最好地实施SLA。

Polycarbonate-Like材料

类似pc的高级高温(Accura 5530)材料最适合用于需要强度和刚度结合耐高温的部件，如引擎盖下的汽车或电气部件。通过热后固化，部件的热偏转可以进一步改善，但以耐久性为代价。注意，热后固化将部分颜色过渡到略带琥珀色。

类似pc的半透明/透明(Accura 60)提供了精细细节的能力，同时在零件上提供良好的刚度。常见的应用包括汽车、消费电子、照明组件以及医疗器械的耐用原型。类pc半透明/透明(Accura 60)具有高拉伸强度和模量，使其成为理想的原型零件类似于模压聚碳酸酯。当不需要耐高温时，类pc半透明是聚碳酸酯类零件的理想材料。请注意，自定义整理需要实现与pc类似的半透明/透明部件的功能清晰度。

	测试方法	类似pc的高级高温 (5530年射门角度)	pc的半透明/清晰 (射门角度60)	PC Lexan 940 (成型)
水吸收	ASTM D570	0.55±0.15% (20℃，50%相对湿度)	--	24小时。: 0.15% 平衡，73华氏度(23摄氏度):0.35% 平衡212华氏度(100摄氏度):0.58%
E-modulus (x - y平面)	ASTM D638 *	3400±400mpa	3500±400 MPa	--
抗拉强度 (x - y平面)	ASTM D638 *	50±10 MPa	75±10 MPa	产量:8,990 psi/62.0 MPa 破裂:7,980 psi/55.0 MPa
断裂伸长率 (x - y平面)	ASTM D638 *	3±2%	7±4%	90%

图1:两种类似PC的材料和一种模压PC热塑性塑料在四种材料属性类别中进行比较。
*测试速度10mm/min。

ABS-Like材料

ABS-Like Black (Renshape SL7820)具有高强度和良好的尺寸稳定性，即使在高湿度下也是如此。这种材料是黑色的，通常用于汽车零部件、消费品包装、电气外壳和玩具，因为它具有抗冲击性和易于二次整理的特性，提供了生产质量的外观。

MicroFine™是Protolabs独有的材料，可以在微分辨率下构建超精细功能。MicroFine™有绿色或灰色可供选择。层厚度为0.001英寸。特征尺寸为0.0025英寸。可以使用MicroFine™来适应通常需要小于立方英寸尺寸的部件的应用。

类abs半透明/透明(Somos Watershed XC 11122)是一种坚固，耐用，低吸湿的类abs材料。它几乎是无色的，模仿一种透明的工程级塑料。Watershed的高清晰度使其成为原型镜头，流动可视化模型和微流体的完美材料。请注意，为了使材料在功能上清晰，将需要进行二次操作。分水岭也将保留一个非常浅的蓝色色调之后。

ABS-Like White (Accura Xtreme White 200)具有强度和耐用性，非常适合需要灵活扣合功能的应用。请注意，ABS-Like White (Accura Xtreme White 200)在Protolabs提供的SLA材料中具有最低的热偏转。

	ABS-Like黑 (7820年射门角度)	超细™	ABS-Like半透明/清晰 (分水岭XC 11122)	ABS-Like White (Accura Xtreme White 200)	ABS Bayblend FR 110 (成型)
水吸收 ASTM D570	0.25±0.15%	0.85%±0.15%	0.35±0.15%	0.65±0.15%	0.050%(73.4华氏度，23摄氏度)
E-modulus (x - y平面) ASTM D638 *	3000±400 MPa	--	2900±400mpa	3300±400mpa	--
抗拉强度 (x - y平面) ASTM D638 *	55±10 MPa	60±10 MPa	55±10 MPa	55±10 MPa	产量:60 MPa 断裂:49.6 MPa
断裂伸长率 (x - y平面) ASTM D638 *	5±3%	8±4%	6±3%	9±5%	> 50%

图2:四种类ABS材料和一种模制ABS热塑性塑料在四种材料性能类别中进行了比较。
*测试速度10mm/min。

Polypropylene-Like材料

pp -类半透明白色(Somos 9120)是半透明的外观，提供出色的分辨率和精细的细节。对于薄壁或小孔的零件，您可能要考虑使用Somos 9120。类似pc的材料也是Protolabs最灵活的SLA材料，同时保持其耐用性。潜在的应用包括汽车部件、电气外壳和医疗设备。

	测试方法	PP-Like半透明白色(Somos 9120)	PP聚丙烯均聚物(模压)
水吸收	ASTM D570	--	0.8%
E-modulus (x - y平面)	ASTM D638 *	1600±300 MPa	--
抗拉强度 (x - y平面)	ASTM D638 *。	35±5mpa	5150 psi/35.5 MPa
断裂伸长率 (x - y平面)	ASTM D638 *	25±5%	400%

图3:一种PP样材料和一种模压PP热塑性塑料在四种材料性能类别中进行了比较。
*测试速度10mm/min。

金属电镀

金属电镀是一种二次加工，它添加了一层薄薄的铜镍涂层，在不增加重量的情况下，提供了金属部件的外观、触感和强度。金属电镀增加了强度、耐用性、刚度、耐磨性和耐温性，这些都是以前无法实现的。请注意，我们通常将0.002英寸分层。或者0.004英寸。零件的电镀厚度。

美学上，成品零件看起来非常类似于铝制零件。有关表面处理的更多详细信息，您可以下载我们的免费3D打印完成指南。

	测试方法	10%金属体积	20%金属体积	30%金属体积
	测试方法	金属电镀
抗拉强度	ASTM D638M	100 (14.5)	145 (21)	200 (29)
断裂伸长率	ASTM D638M	0.9%	1.04%	1%
弹性模	ASTM D638M	21000 MPa	31000 MPa	42000 MPa
