避免可怕的糟糕设计:不要做的12件事

通常，我们喜欢撰写最佳设计实践，以帮助确保您的部件是完美的。本着幽灵和万圣节的精神，让我们来介绍一些关于“不要做什么”的服务热线具体提示，以避免彻头彻尾的可怕的坏部分。每年生产数十万个零件，我们看到一些让我们脊背发冷的东西!以下是要避免的。

2022世界杯足球赛时间表注射成型事故

---

把它放厚

壁厚是成型零件的关键考虑因素。太厚的墙壁容易下沉、翘曲，并形成内部空隙(空气袋)。别担心，我们会帮你的。坚持我们的壁厚指南将有助于避免这些问题。注:请记住，这只是一般规则，因为并非所有部件在图表上所示的高端和低端都有壁厚。

树脂	英寸
腹肌	0.045 - 0.140
缩醛	0.030 - 0.120
丙烯酸	0.025 - 0.500
液晶聚合物	0.030 - 0.120
长纤维增强塑料	0.075 - 1.000
尼龙	0.030 - 0.115
聚碳酸酯	0.040 - 0.150
聚酯	0.025 - 0.125
聚乙烯	0.030 - 0.200
硫化聚丙烯	0.020 - 0.180
聚丙烯	0.025 - 0.150
聚苯乙烯	0.035 - 0.150
聚氨酯	0.080 - 0.750

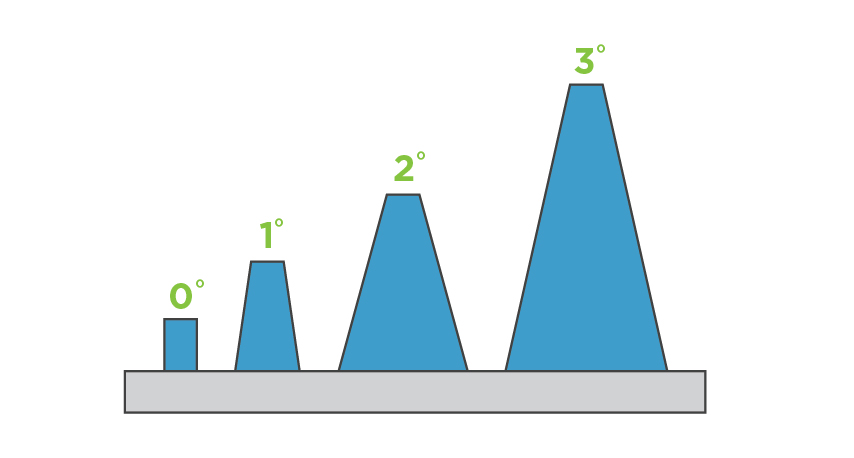

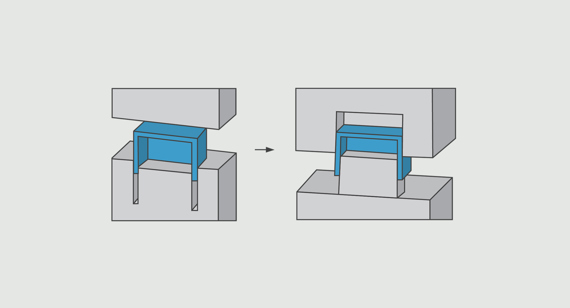

牵伸有助于零件从模具中脱模。这里说明了不同程度的吃水。

尖角处应力集中高，塑性流动受阻。相反，圆角降低了应力集中，增强了塑性流动。

另一方面，半径不是注塑成型的必要条件，但应应用于您的零件-消除零件上的尖角将改善材料流以及零件 2022世界杯足球赛时间表完整性。填充模腔的树脂在圆角处流动更好。塑料树脂希望采取阻力最小的路径，以尽量减少对材料和模具的应力。在半径建设也有助于部分弹射，并减少部分翘曲或打破的可能性，当它从模具中取出。

3D打印的危险

---

许多3 d打印技术错误是制造过程特有的。我们的增材工艺彼此不同，具有独特的考虑因素。这里有三个印刷问题要尽量避免。

未上传高分辨率STL文件

在某些情况下，我们收到的STL文件是低分辨率的，这可能导致粗糙的饰面(表面像宝石)。虽然低分辨率文件不会阻止我们制造零件，但它可能会影响其美观性。大多数CAD建模软件允许您在导出设置中调整分辨率。我们建议您确保您的stl具有高分辨率，但不要太大以至于无法上传或操作，大约100MB或更小。另一个选择是提交一个STP/STEP文件，我们可以在我们的终端将其转换为STL。

除了STL文件，我们接受本地SolidWorks (.sldprt)或ProE (.prt)文件以及来自其他CAD系统输出的IGES (.igs)， STEP (.stp)， ACIS (.sat)或Parasolid (.prt)的实体3D CAD模型。X_t或.x_b)格式。

不要回避SLS和MJF的收缩

当一个零件的材料分布不均匀时，就会发生微分收缩。当一个零件的一边比另一边厚得多时，它会以不同的速度冷却。较厚的部分比薄的部分冷却速度慢，这可能导致收缩。如果零件上需要一个厚的特征，我们建议将特征中空到大约0.100英寸的外壳。(2.54毫米)至0.125英寸。(3.175毫米)。如果可能的话，匹配您的部分的整体厚度，大功能的外壳厚度。

数控加工错误

---

不避免需要不必要加工的特征

一个常见的错误是设计一个零件的区域不需要机器切割。这种不必要的加工增加了零件的运行时间，这是最终生产成本的关键驱动因素。考虑这个例子，其中设计指定了零件应用所需的关键圆形几何形状(参见右图中的左侧插图)。它要求加工中间的方孔/特征，然后切割掉周围的材料，以显示成品部分。然而，这种方法增加了大量的运行时间来加工掉剩余的材料。

在一个更简单的设计中(见右图)，机器简单地从块上切割零件，完全消除了额外的、浪费的多余材料加工的需要。本例中的设计变更将机器时间缩短了近一半。保持您的设计简单，以避免额外的运行时间，无意义的加工和增加的成本。

在你的设计中加入又高又薄的墙

在数控机床中使用的切削工具在加工力下会轻微偏转或弯曲，被切割的材料也是如此。这可能导致诸如不希望的波纹表面和难以满足零件公差等问题。此外，墙可能会碎裂、弯曲或断裂。墙越高，我们的最大值是2英寸。(51mm)——为了增加材料的刚性，它可能需要更厚。一个好的经验法则是墙的宽高比为3:1。在墙壁上增加一些吃水，使其变细而不是垂直竖立，可以使加工更容易，留下更少的剩余材料。

添加小字体或凸起文字

您的组件可能需要铣削零件编号，说明，或公司标志。添加文本也会增加成本。文字越小，成本越高。这是因为切割文本的非常小的立铣刀以相对较慢的速度运行，增加了您的运行时间，从而增加了您的最终成本。另一方面，如果你的部分可以容纳它，那么剪切较大的文本的速度会快得多，从而降低成本。专业提示:如果可能的话，选择嵌入文本而不是凸起文本。

钣金困境

---

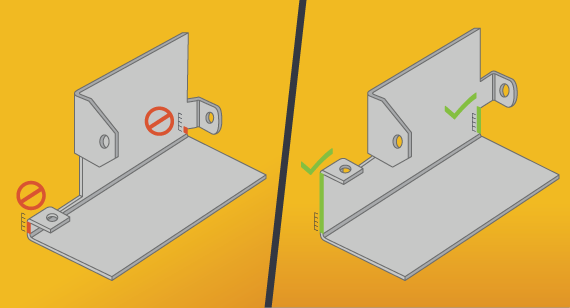

将特征放置得离弯曲线太近

设计垂直的金属板角

当你在冲压制动器中弯曲金属板时，它不会形成一个完美的90度角。相反，因为工具有一个圆形的尖端，它将增加一个半径的弯曲。如果你测量弯曲区域的长度并将其除以2，你就会得到弯曲半径，这个数字是由制作它的工具定义的。

最常见的内部弯曲半径(我们的默认值)是0.030英寸。(0.762毫米)。要记住的一个重要考虑因素是，外部弯曲半径-在压力机制动工具的模具侧形成的半径-等于材料厚度加上内部弯曲半径。有些设计师喜欢花哨一点，为一个零件的每个弯头创造不同的半径，但如果削减成本是最重要的，那就选择为所有的弯头使用相同的半径。

不包括硬件规格

始终记住，通过在顶级组装信息中包含详细信息，让制造商知道您想使用哪种硬件。例如，假设你想要包括一个自动紧固螺母。一定要在你的设计文件中指定这一点，以确保你得到你想要的放在你期望的部分的位置。注意这12个“不要做什么”的提示是一个很好的开始，但是当您开始制造过程时，请与我们才华横溢的应用工程师一起工作，以帮助提供零件设计建议。无论您采用哪种制造工艺，他们都在您身边，确保您的零件完美无缺。
