深入研究制造分析:访问和解释反馈以优化您的CAD模型

但是，嘿，在某些情况下，您的设计可能没有关键的可制造性问题。没有要求的变化。一点也没有建议的变化。你做到了。不错的工作。在其他情况下，您可能需要做一些调整。您的部件在经过配置、分析、审查和批准阶段时会有许多颜色编码的状态。最终的目标是让你的部件变得环保准备制造的地位。下面是这些颜色的含义:

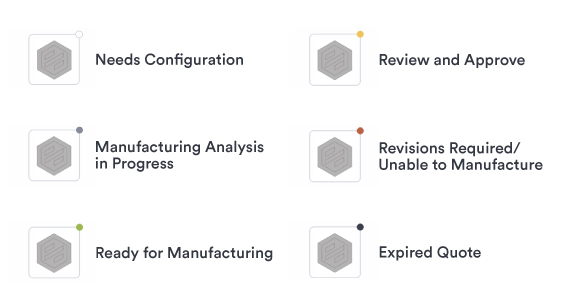

• 白色=需求配置。所有新上传的部件都以白色状态开始。这些部件需要配置，如有必要，还需要送去分析。
• 灰色=正在进行的制造分析。我们的团队目前正在分析灰色状态的部件，以确定制造限制、交货时间和价格。你会收到我们的电子邮件，当你报价的所有部件准备好审查。
• 绿色=准备生产。零件已完成分析和报价，不需要额外的审查或批准。一旦报价上的所有部件都达到此状态，您可以结帐。
• 黄色=审查和批准。黄色状态的部件几乎可以用于制造。我们只需要您审查制造分析，以批准建议，接受浇口和顶出器布局，和/或选择您的螺纹选项。一旦批准，您的部件将变为绿色状态。
• 红色=需要修改/不能生产。不幸的是，我们无法生产红色状态的零件。请查看制造分析，以了解如何修改您的零件设计以匹配我们的制造能力。您也可以联系我们，与我们的应用工程师之一进行审查。
• 黑色=过期报价。黑色状态的部件已经过期定价。请重新发送报价。谢谢!

我们会查看许多变量，并根据您正在使用的制造服务，突出显示可能会带来麻烦的特性。对于任何建议的更改，您需要调整您的设计以提高可制造性，或者接受如果不解决更改可能发生的部件限制。任何所需的更改意味着您需要根据反馈更新零件几何形状并上传新的CAD文件以继续您的订单。

当你进入制造分析时，你可能会注意到的第一件事是屏幕右侧有一个漂亮的零件三维模型。你可以在任何方向操作部件，所以继续，旋转它，放大和缩小，熟悉控制。您还可以:

• 改变正交视图
• 减少或增加零件透明度，并找出可制造性问题
• 公制和英制测量之间的波动
• 接入快捷键
• 以PDF格式查看

制造分析中的常见建议

既然你已经摸索了一下，让我们来看看你可能会看到的一些建议和推荐的建议。

零件超出限制。对于我们的每个制造工艺，我们都有最小和最大零件尺寸以及一些其他设计准则，可以在我们的网站上找到每个工艺的制造。

薄的和厚的区域和墙壁。虽然过多的壁厚对于机械加工和3D打印来说不是一个问题，但太薄或太厚的壁和特征对于注塑件来说可能会很麻烦。精心设计的部件会有均匀壁厚在可能的情况下，任何塑料成型部件的墙壁应不小于相邻墙壁的40%至60%。所有的都应该符合所选材料的推荐厚度范围。如果不注意，缺陷，如闪光，下沉，和编织线可以楔入美容外观你的部分。

零草案。草案一种应用于零件表面的锥度，以防止零件在从模具中弹出时因刮擦而损坏，这是模具设计的另一个重要考虑因素。如果没有牵伸，就会出现拖痕、弹射应力造成的变形和其他问题。一般的经验法则是每1英寸的空腔深度有1度的吃水。制造分析将突出显示零吃水的区域，以便对其进行修改。

纹理。说到草稿，有纹理的特点，我们建议更高程度的草稿角度，以协助零件在成型过程中的弹出和避免外观缺陷。

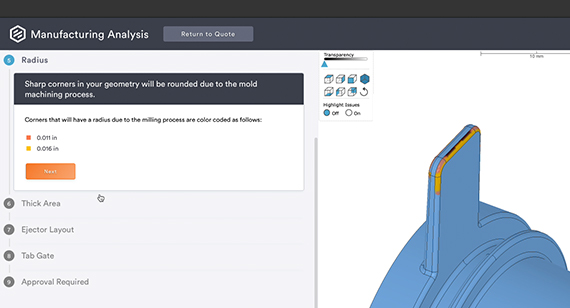

半径。添加半径-边缘或顶点已被圆润-通常是铣削过程的自然元素，无论是铣削模具还是加工实际零件。在您的制造分析中，我们将在您的3D模型中突出显示这些半径将发生的位置。在注射成型的某些情况下，我们将添加半径2022世界杯足球赛时间表，以协助热塑性树脂通过模具的流动。然而，如果你计划用相同的3d打印设计生产大量的模塑零件，那么半径就不是增材制造的问题了，这是需要记住的。

模流分析。我们分析并提供有价值的早期反馈的另一个部分设计元素是如何树脂将流过模具。您将看到填充压力在您的部件上绘制，类似于彩色编码的彩虹。我们会建议改变设计，比如改变壁厚或其他特征，以减少填充压力，缓解树脂通过模具的流动。我们避免闪光或短镜头——没有完全填充树脂的几何形状，导致短或缺失特征。同样，在生产开始之前进行前期分析，以便在需要时进行修改并加快生产过程。

留下的材料。如果你的零件是注定要加工的，你可能会遇到这个建议。我们将确定哪些百分比将被铣削，哪些将保留未铣削，从而偏离您的原始设计。你会看到红色突出显示的区域，材料将被留下。此时，您可以修改设计或使用现有设计。

可以在车床上加工。你的零件设计可能是最适合在数控车床上车削。我们会在你的生产分析中告诉你是这种情况，但你仍然可以选择将其磨成粉。圆柱形零件通常是车削的好选择，这可以提高整体表面光洁度。此外，我们的数控车床-包括先进的Mazak车床-具有轴上，轴向和径向孔等功能的活模具。

数控加工的可螺纹特性

将螺纹应用于加工零件现在比以往任何时候都更简单，并且是我们在加工客户中更受欢迎的功能。在您的制造分析中，您可以通过点击您的3D模型(与从孔列表中选择相比)轻松突出显示并分配哪些孔需要螺纹，您将立即看到成本影响。

我们提供有限的UNF, UNC和公制螺纹以及线圈和键插入件(但不提供或安装插入件)。在铣削和车削零件，螺纹孔必须在适当的直径建模，然而，螺纹选择不同的铣削和车削零件。有关机械螺纹选项的详细信息，请查看我们的综合穿线指南。

注塑成型的浇口和顶针布局2022世界杯足球赛时间表

我们现在建立了你的门和顶出销在您下订单之前，直接在您的制造分析中对成型零件进行布局设计审查!在我们之前的平台上，这可能是一个耗时的来回对话，而现在它在你的报价中被简化了。同样，我们的目标是使您订购零件尽可能轻松。

在您的制造分析中，您将被提示查看GATE & EJECTOR LAYOUT。在这样做的过程中，我们将在您的3D模型上以黄色和红色突出显示，它将与屏幕左侧详细说明所使用的浇口或标签浇口类型的特定注释一起进行门控制，并且通常可能在表面上出现小痕迹。你可以通过点击你的3D模型的一部分来评论布局，或者进入下一步，这是你的顶针位置。

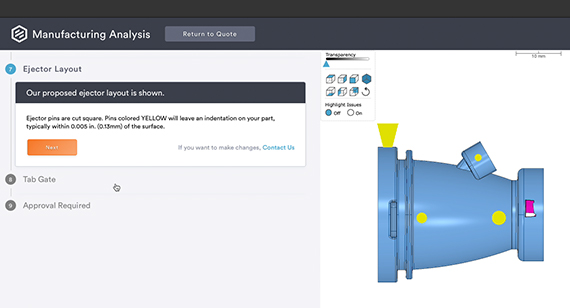

在这里，我们在黄色圆圈中突出显示您3D模型上的所有区域，其中引脚将用于从模具中弹出您的部件。请注意，顶针通常留下小的凹痕表面上你的零件大约。同样，你可以在我们推荐的pin位置下留下评论，或者继续审批。最后，您可以下载PDF设计审查查看，勾选审批框，然后一切就绪。如果您留下任何意见，这些意见将被发送回我们的团队进行审查，并根据反馈准备修改后的布局。

小批量注射成型的按需制造2022世界杯足球赛时间表

我们提供两种注射成型服务选择。2022世界杯足球赛时间表其中最适合那些需要较小零件量的人原型设计另一个很适合那些需要较大的零件量的人少量的生产称为按需制造(ODM)。虽然模具本身是相似的，但零件数量、终身维护、质量文件和价格取决于所选择的服务选项。正确的选择取决于您的项目需求。让我们快速了解一下ODM的好处，以及如何在报价中选择该选项。

当要求报价时，您将有机会选择模具的模具寿命有限的或无限的。你甚至可以选择我以后再决定我们将与您一起确定最佳的工具选项。通过选择unlimited，您将进入我们的ODM选项。从那里你也可以选择样本数量并且可以确定您是需要单腔模具还是多腔模具(最多8个腔)。

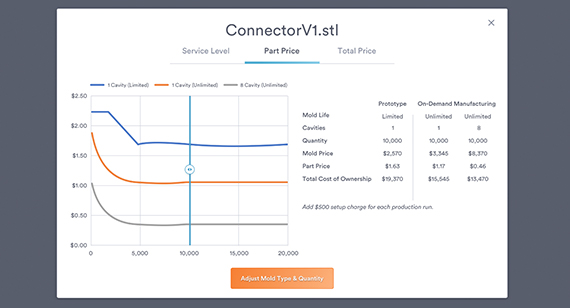

为了帮助你做出决定，我们创建了一个全新的价格曲线将原型设计与ODM选项进行比较的工具，以便您在整个产品生命周期中全面了解成型部件的总体拥有成本。当你调整总量时，你会实时看到对成本的影响。由于在更高的产量下节省成本，ODM适合在转移到全产量(Protolabs之外)之前进行增加。此外，一系列辅助服务有助于提供更全面的按需制造服务。华体会app官网

注塑成型的修订方案2022世界杯足球赛时间表

最后我们要讲的是我们称之为协议实验室修订建议(PPR)，旨在帮助改进注塑件的零件设计和材料选择，并再次加速整个制造过程。ppr是对您的零件几何形状的建议修改，以确保您的设计符合我们的数字制造过程的能力。2022世界杯附加赛决赛如果你的零件有一些必要的变化，并符合PPR，我们会给你一个已经修改过的模型，你可以在你的制造分析中审查。

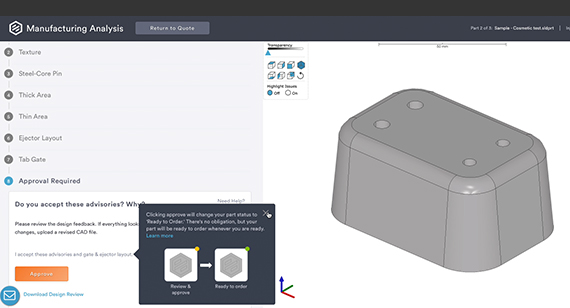

通常，我们将根据您的原始CAD模型提供STEP、IGES和SolidWorks文件。如果您喜欢更改，并且没有未解决的要求更改，则可以继续接受修改并订购部件。如果您喜欢建议的更改，但希望从自己的源文件中订购，则可以从报价中下载CAD模型，更新自己的源文件以匹配PPR，然后重新提交。需要再次报价以确保报价与零件之间的匹配，但应返回更新后的报价，不需要更改，因此，您的零件应该是可订购的。

如果您不喜欢(或不能接受)PPR，您可以通过修改零件几何形状来解决设计建议，以满足建议和PPR的意图，并重新提交您的零件，或者您可以通过联系我们的应用工程师之一讨论替代解决方案，电话:877-479-3680或(电子邮件保护)ppr是免费的(!)，修改后的几何形状与任何部件一样定价。一些变化会影响价格的上涨或下跌。实际上，大多数由微小的几何修正引起的价格变化是可以忽略不计的。

好了，就这样。我们知道这有很多要涵盖的内容，但希望它能帮助我们作为制造分析的基础，解释反馈，利用你们报价中所有可能的能力。
